CNC-FRÄSNING PÅ EN NY NIVÅ

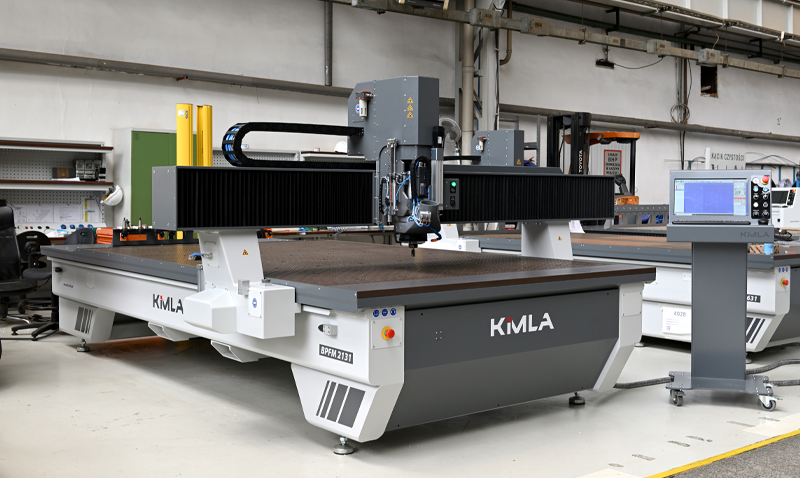

Kimla CNC BPFM fräsbord

Kimla CNC BPFM, optimal för skivbearbetning inom skylt- och expobranscherna

Kimla BPFM har tagits fram för att ge fler möjligheten att upptäcka det bästa av det bästa när det kommer till bearbetning av skivmaterial i plast, aluminium, trä med fler material. Upplev en vardag där produktionen levererar toppresultat på kortare tid, där stilleståndstiden går ner och underhållet minskar.

Tack vare oöverträffad hastighet, acceleration, skärkvalitet, byggkvalitet och användarvänlighet levererar Kimla BPFM en fantastisk prestanda. Denna flexibla lösning är perfekt för ett brett spektrum av material och inom ett flertal branscher. Med Kimla BPFM är såväl automatisk, linjär verktygsväxlare som ett effektivt vakuumbord standard.

Kimla Speed and precision in perfection

Fräsmaskiner optimerade för bearbetning av skivmaterial. Hög precision och robust konstruktion

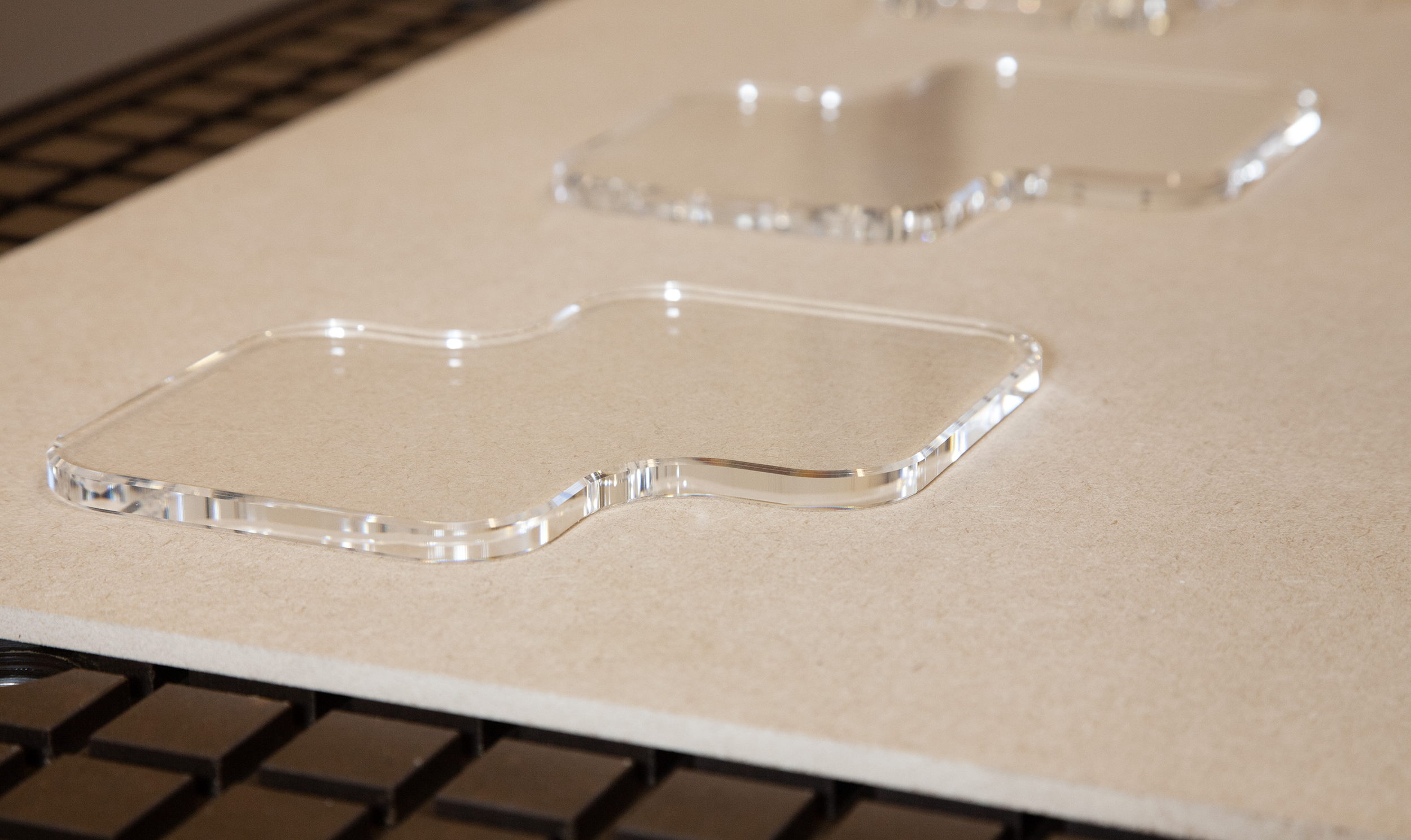

Även Kimla BPFM byggs av mycket kraftfulla ramar av stål i 16 mm tjocklek för maximal stabilitet, noggrannhet och vibrationsdämpning. Kimlas CNC-maskiner ger exceptionellt mjuka rörelser, även med modeller utan linjärdrift. Med Kimla BPFM producerar ni snabbt skyltar, profiler, brickor och mycket mer med perfekt resultat.

Kimla BPFM kommer med automatisk linjär verktygsväxling. På varje bord finns en spånhätta monterad för effektivt uppsug av spån och damm. BPFM-modellen finns i flera olika storlekar, till exempel 1,5 x 2, 1,5 x 3 och 2 x 3 meter. Vakuumbordet har 1, 2 eller 4 zoner, ni väljer det som passar er produktion bäst.

Som standard utrustas vakuumbordet med en eller två högtrycksvakuumpumpar, allt för högsta prestanda och materialfixering. Samtliga BPFM fräsmaskiner är konfigurerade med dubbelsidig drift på traversen, servomotorer med absoluta encoders och elektronisk kompensation för traversens vinkel.

Kvalitet, stabilitet och flexibilitet

Alvöen levererar Kimla CNC fräsmaskiner i både standardversioner och med anpassningar efter era önskemål.

Linjärt verktygsmagasin

Verktygsmagasin i linjär version, för verktygsbyte med automatik. Magasinet kan konfigureras för att innehålla olika antal CNC-verktyg.

Som standard levereras CNC-borden i BPFM-serien med verktygsmagasin innehållande tio verktygshållare. Vid behov kan magasinet uppgraderas till 18 verktygsplatser.

Knivenhet - oscillerande

Huvud med kraftfull oscillationskraft för bearbetning av "tuffare" material, med upp till 30 mm tjocklek. Oscillationen kan programmeras för effektiv skärning och/eller perforering.

Med ett stabilt kontrollsystem anpassas knivenheten för olika belastningar och uppgifter, vilket gör den flexibel för ett stort utbud av material och olika applikationer.

Z-axel

Z-axeln är nyckeln till exakt bearbetning, mångsidighet och flexibilitet. Den justeras sömlöst för att kunna rymma varierande materialtjocklekar för bearbetning på flera nivåer i komplexa konstruktioner. Med exakt djupkontroll får ni konsekventa och exakta bearbetningsdjup. Z-axelintegrationen underlättar mjuka övergångar mellan olika applikationer. Resultatet blir en slutprodukt med överlägsen ytfinish och kvalitet.

Snedskurna kuggstänger eller linjärmotorer

Ert nya Kimla BPFM fräsbord har som standard helical rack-and-pinion drivsystem, servomotorer med absoluta encoders och digitala servodriv. Ni kan som alternativ uppgradera er maskin med linjärmotorer. Med båda alternativen får ni exakt positionering och rörelsekontroll tack vare Kimlas avancerade kontrollsystem. Slutresultatet på er produkt blir av absolut högsta kvalitet oavsett val.

Hastighet

Kimlas konstruktionsteknik och materialval gör att fräsbordet löser fräsning och skärning i högre matningshastigheter än vanligt.

Kontroll- och styrprogram är optimerat efter maskinens konstruktion och dess funktioner. Detta medför otroligt mycket snabbare transporter och verktygsbyten under fräsjobbet.

Säkerhet

Lasergardiner/säkerhetsavskärmningar placeras runt fräsbordet, och indikerar och stänger ner maskinen om någon bryter strålen. Setet består av en sändare, en mottagare och två reflekterande speglar som skyddar från tre sidor. De är flerstrålande för snabbaste reaktion och detektering av person eller föremål i maskinens arbetszon. Även tryckmattor/pressure mats finns som tillval.

Renishaw touch scanner

Touchskanning används för att skanna detaljer vid dubbletter, eller för att spara för vidare bearbetning. Den kan också användas som en probe för inmätning av plattor, i hål och på cylindrar.

Mätproben är även perfekt vid dubbelsidig bearbetning. Den finns i trådbunden version som är manuellt monterad, eller sänks automatiskt på Z-axeln i en trådlös version, som då hämtas från verktygsmagasinet.

Vakuumbord

Er Kimla BPFM fräsmaskin levereras som standard med ett vakuumbord tillverkat av tålig 30 mm Phenol. Vakuumområdet justeras enkelt och flexibelt tack vare en modulär struktur, och kan delas in i sektioner. Vakuumbordets väl genomtänkta konstruktion gör att skivmaterialet/objektet får en riktigt stark infästning, gäller även vid fräsning av mindre detaljer.

Vakuumbordet kan fås med 1, 2 eller 4 zoner.

Automatisk verktygskalibrering

Maskinen mäter automatiskt verktygslängden och korrigerar Z-axelns koordinater så att verktygsspetsen har rätt kompensationshöjd.

På maskiner utrustade med automatisk verktygsväxling kan mätningen utföras en gång eller före varje användning. Det är också möjligt att mäta verktyget efter bearbetning för att kontrollera dess parametrar och för att se att det fortfarande är i gott skick.

Kamera

Kamera för inläsning av passmärken för en exakt konturskärning runt ett givet objekt. Används ofta vid produktion av tryckta skivmaterial för skyltar eller förpackningar, där man vill fräsa runt printade områden.

Kameran används även för utskärning av konturer i olika material som plast, aluminium, trä, textil, vinyl, läder och kartong.

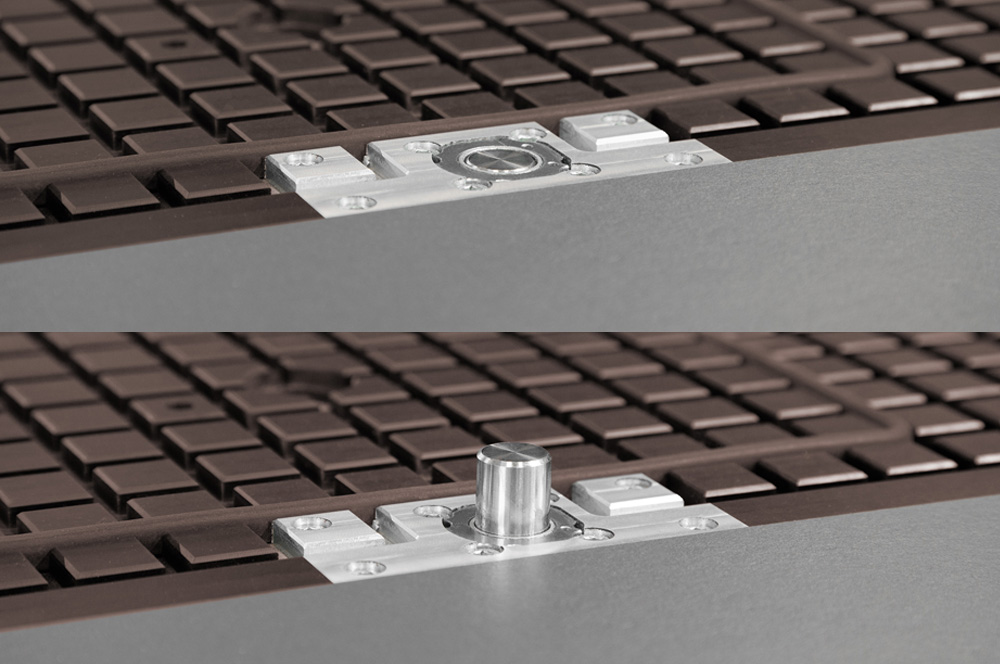

Pop up pins

Pneumatiska, automatiska pop ups styrs från kontrollsystemet. Pop up pins är ett perfekt hjälpmedel för att säkerställa och underlätta en exakt placering av materialet på bordet. Pop upsen fälls ner med automatik när fräsjobbet startar.

Det ingår 4 pop ups i standardkonfigurationen, 1 styck på kortsidan och 3 stycken på långsidan.

Verktygskylning i servostyrd spånhätta

I spånsugsfoten finns ett tryckluftsmunstycke som riktas mot frässtålet. Främst vid fräsning i plast vill man inte få spånrester som fastnar på fräspinnen. I dessa fall underlättar luftkylning avsevärt. Det maximerar även utsuget av frässpån som annars kan bli kvar i fräsbanan. Kan ockå användas med kylmedel, sprit eller olja, vid fräsning i aluminium.

Kimla BPFM CNC router

Ert nya Kimla CNC fräsbord anpassas helt efter era behov och önskemål. En grundkonfiguration kan till exempel se ut så här:

bord 2 x 3 m, stålram, 16 mm godstjocklek
helical kuggstänger
servomotorer med absoluta encoders
digitala servodriv och styrsystem
vakuumbord med 1 - 4 vakuumzoner
automatiska pop ups
HSD 8 hp spindel 40 000 rpm
linjär verktygsväxlare 10 positioner
servostyrd spånhätta med inbyggd kylning

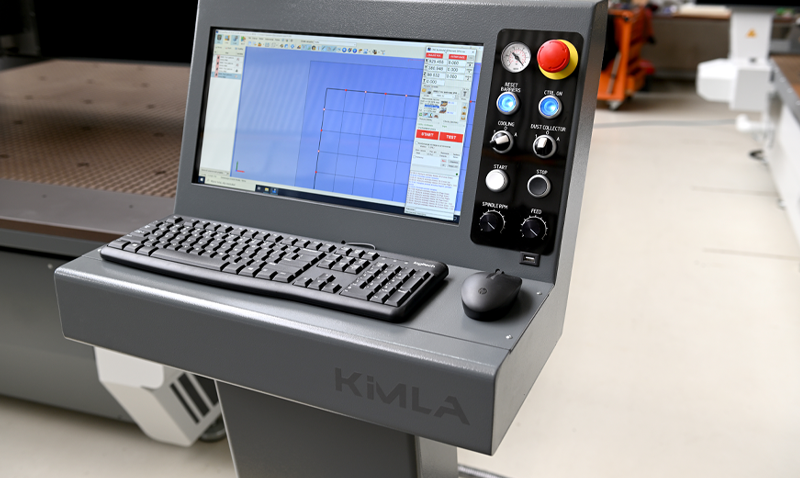

datorkabinett med PC och 3D-mjukvara
ljusvakter

Er nya Kimla levereras med de funktioner ni behöver

Inuti elektronikkabinettet på en Kimla BPF

Oscillerande kniv och bigningshjul vid bearbetning

Verktygskona och Z-skruv på Kimla fräsbord

Ljusskylt, ett W fräst med en Kimla CNC BPF

❮ ❯

Om Alvöen som leverantör

✔ Demo: Vi visar gärna hur kapabla Kimlas CNC-produkter är och vad som skiljer dem åt i jämförelse med andra fabrikat. Om ni så önskar kan vi också göra tester anpassade till just de applikationer ni vill göra och med ert eget material.

Välkomna på demo i vårt utbyggda showroom i Borås, eller i Bergen, Norge. Vi har också möjlighet att visa våra produkter via videomöte.

✔ Service, support, utbildning och delar: Alvöen har landstäckande service och support med generösa öppettider. Vi ser till att ni får den utbildning ni behöver för att kunna utnyttja maskinens fulla kapacitet. Vi har kontor i Borås samt uppbackning av såväl våra kollegor i Sarpsborg och Bergen som av Kimlas tekniker. Vi håller öppet alla arbetsdagar, året runt och finns tillgängliga för telefonsupport när ni behöver det. Vi har de allra flesta delar och tillbehör på lager till de maskiner vi säljer.

Tekniska specifikationer Kimla BPFM

Standard			Tillval
Arbetsyta	Bredd	1500 2100	Verktygsmagasin - linjärt 10 eller 18 positioner

	Längd	2100 2500 3100	Luft-/olja-/spritkylning



	Z-axel transport	200	Touch scanner

Spindelalternativ	24 000 rpm	9 kW (12 hp) 12 kW (16 hp)	ISO30 eller HSK63F

	40 000 rpm	6 kW (8 hp)	HSK32E

	Kylning	Luft-/vattenkylning	-
Kontrollsystem	Digital AC Servo drivsystem	-
Bordstyp	Vakuumbord	-	1, 2 eller 4 zoner



Automatisk verktygsväxling (ATC)	Linjärt	-	-


Automatisk justering av verktygslängd	Ja	-	-
Kabinett med styrdator	Ja	-	-

Tillval

Dimkylare olja/sprit	Automatisk
Huvuden	Aktiv, oscillerande kniv
	Bigning
	Aktiv, tangiell kniv
	Kniv för folieskär
	Penna för plotter
	Pouring
Skanner	Touch probe
	Laserpointer
	Kamerasystem
	Säkerhetsmattor	Lasergardiner	OHS avgränsning
	Spån-/dammsugsystem	Sugfot	Pneumatisk eller servostyrd
