MULTICAM APEX3R EVO
CNC FRÄSBORD OCH SKÄRARE
.jpg)

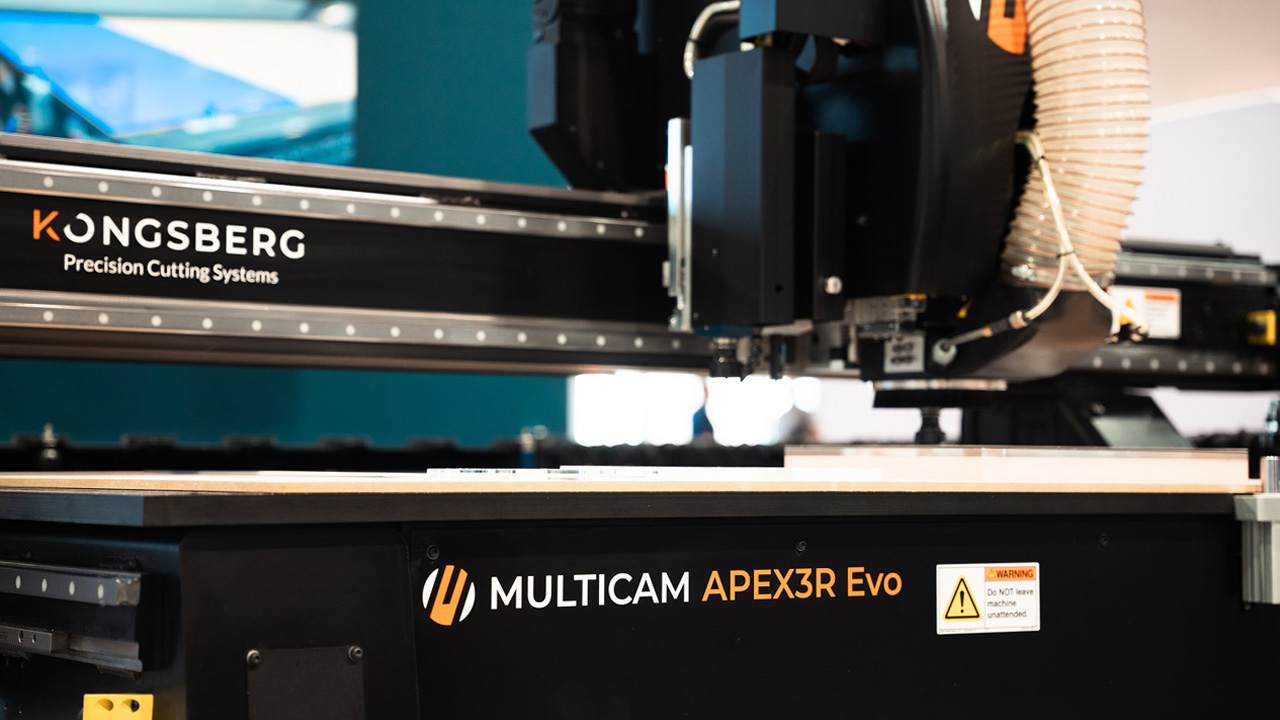

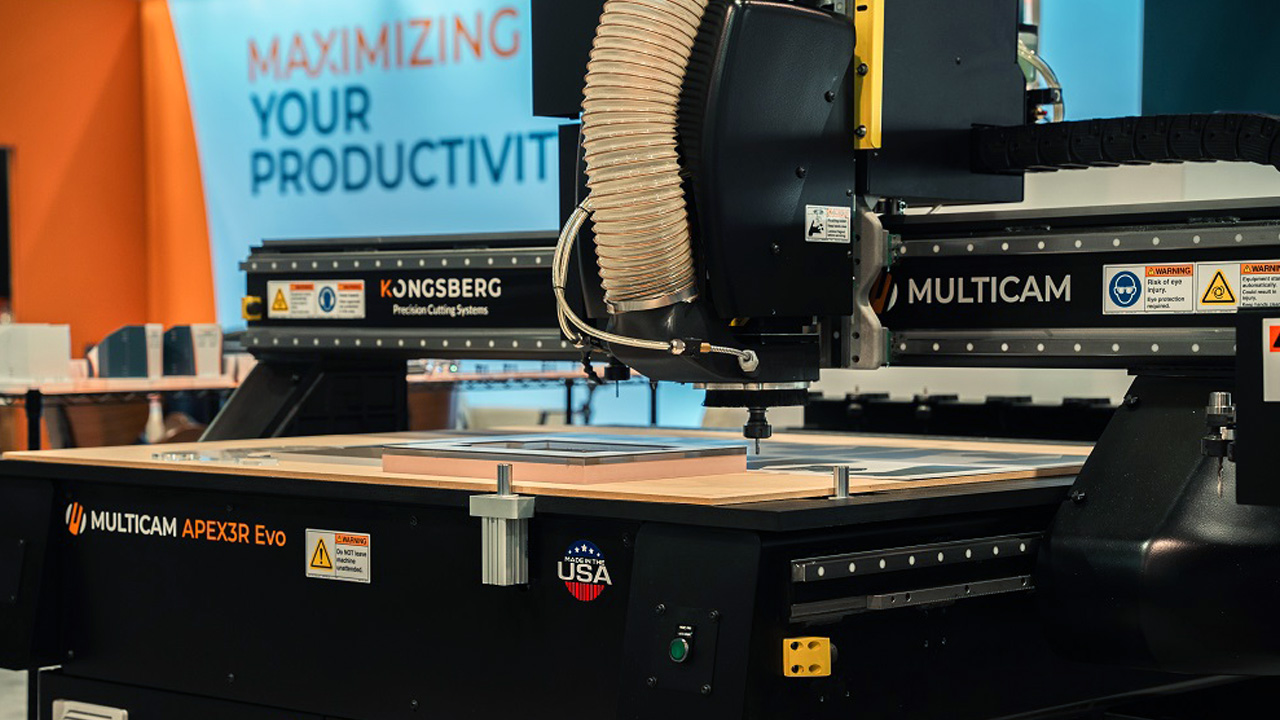

CNC Fräsbord och skärare
Upptäck nya Apex3R Evo
Apex3R Evo är den senaste versionen av MultiCams flaggskepp Apex3R CNC Router. Fräskvalitet utöver det vanliga i ny design.
Högre standard
Apex3R Evo höjer ribban och är laddad med standardfunktioner som du normalt bara får med high end-maskiner. Det gör den till en mycket bra lösning för att möta varierande produktionsbehov inom olika industrier.
Perfekta resultat för ett brett spektrum av applikationer
Med skärhastigheter på upp till 1 950 tum per minut (IPM) erbjuder Apex3R Evo utmärkt rörelse, hastighet och skärkvalitet. Mångsidiga Apex3R Evo erbjuder inte bara utmärkta routingmöjligheter utan levererar också exakta, fina fräsytor på både aluminium och akryl.
Hållbarhet för bättre kvalitet
Apex3R Evo är byggd på en tung ram av stålrör, är utrustad med en högprecisionsväxellåda och har ett välinställt servosystem. Detta ger en stadig CNC-maskin som levererar förträfflig skärkvalitet med exakt noggrannhet. Ett treaxligt kontrollsystem ger god kontroll över fräskvaliteten även vid fräsning i tjockare material, upp till 12,7 cm.
Fräs och skär mer - bättre och snabbare
Spännhyls- och ATC-spindelalternativ sträcker sig från 24 - 32 K RPM upp till 13,3 HP, vilket gör Apex3R Evo lämplig för ett brett utbud av jobb med olika verktyg och material. Det nydesignade knivsystemet ger förbättrad skärkvalitet. Detta tack vare en ny elektrisk oscillerande kniv som kan konfigureras mellan 1,5 mm och 5 mm slaglängd för att klara de flesta skärbara material.
Nydesignat knivsystem
Apex3R Evo har ett nydesignat knivsystem för förbättrad skärkvalitet och produktivitet, uppgraderade gängfunktioner för att förenkla och effektivisera produktionen och en förbättrad spånhätta för bättre partikelupptagning. Viktigt är att Apex3R Evo också är modulär, vilket gör att man kan bygga ut med knivar och roterande verktyg när behoven dyker upp.
Enklare gängning
Den uppgraderade, pneumatiska "Quick Change" knivenheten möjliggör byte av både kniv och gängverktyg. Använd flera gängstorlekar i ett jobb och reducera sekundära processer för att uppnå perfekta gängningsdjup med större effektivitet genom automatisering.
Automatisk verktygsväxlare
Tillvalen till Apex3R Evo inkluderar automatisk verktygsväxlare, en helt programmerbar CNC-kniv som låter dig skära i ett brett utbud av material (som gummi, skum, packningar och textil). Dessutom spindelalternativ från 4 - 13,4 HP, en dimmkylare för skärning av icke-järnmetaller och fler andra tillval för att öka produktiviteten och effektiviteten.
Superb spånuppsamling med ny spånhätta
En nydesignad spånhätta ger bättre partikeluppsamling och en förbättrad flödesdesign. Dessutom riktar det integrerade dimmunstycket dimvätska bättre mot verktyget och materialet.
Global närvaro, lokal service
När du investerar i en MultiCam CNC-router kan du förvänta dig en av de högsta serviceniverna som finns på marknaden.
Våra mycket erfarna ingenjörer tillsammans med ett nätverk av certifierade servicepartners är dedikerade till att upprätthålla produktionstiden, var du än befinner dig.
Stativ
Apex3R Evos stativ är byggt av en 76/203 mm tjock rörram.En tung och stabil plattform för mjuka rörelser och fina skärytor.
Helical kuggstång
Smidiga rörelser med minimal friktion. Helical kuggstång är standard hos Apex3R Evo, tillsammans med 20 mm linjärlagerskena.
Stålbom
Transportvagnar i stål, helgjutna stålrör med 9,5 mm portalrörsstål. För fräsning i högre hastigheter med god kvalitet på skärytorna.

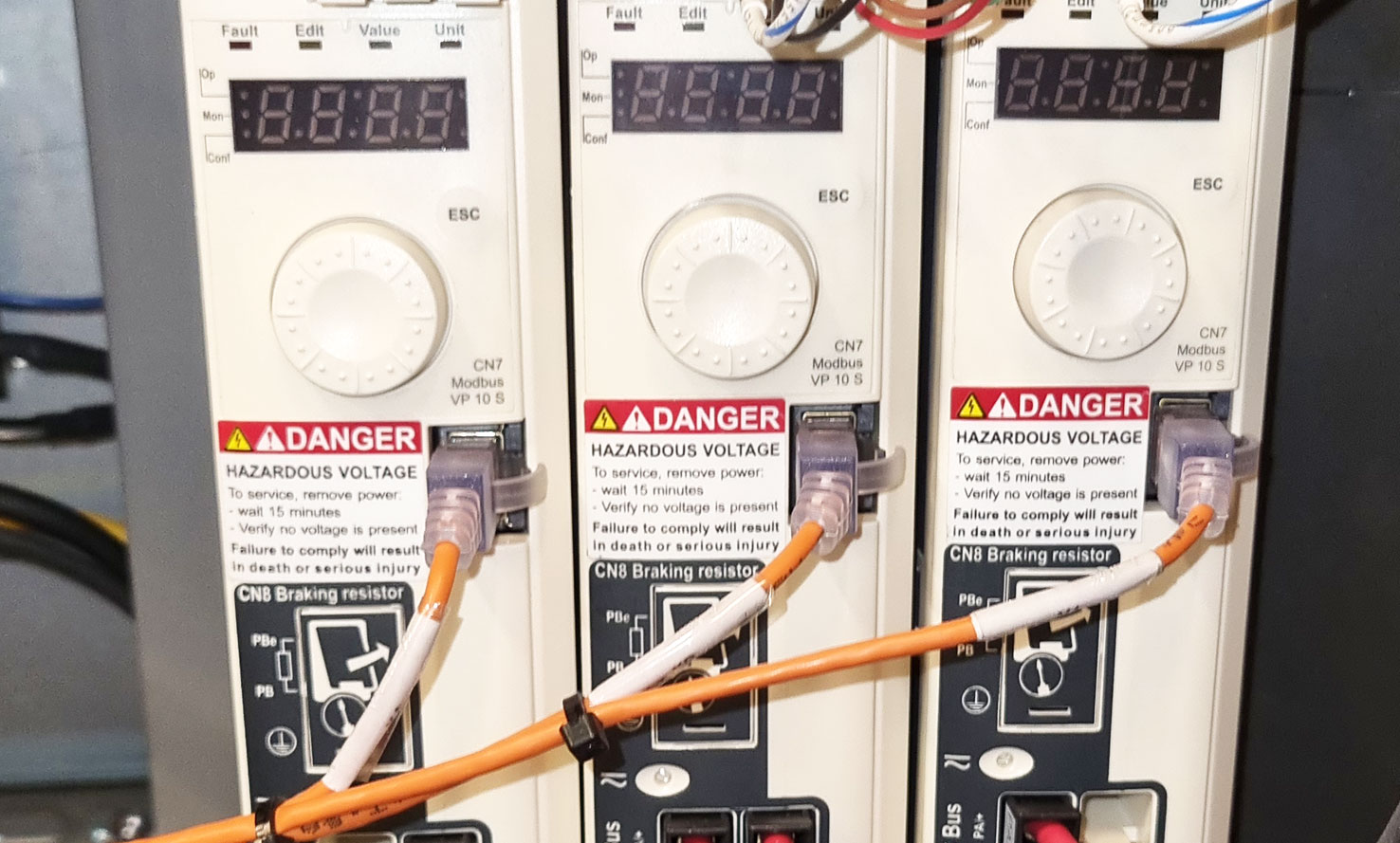

Digitala servoenheter
Digitala servoenheter och borstlösa, digitala AC servomotorer med absoluta encoders är standard på alla Apex3R Evo-maskiner.
Spindelalternativ
Flera manuella och ATC-spindelalternativ finns tillgängliga. Spindlar med fler hästkrafter finns för tyngre arbeten, högre spånbelastning, vid material med högre densitet, och högre varvtal.
Auto verktygsväxling
Maskinen plockar automatiskt upp verktyg från sin linjära verktygsväxlare, en 11-positions verktygsväxlare. Det går att utöka dessa till 22 verktygsplatser.
Enkel eller dubbel kniv
Pneumatiska och oscillerande alternativ. För en mängd material som enkelt kan skäras med våra olika knivalternativ av pneumatiska och elektriska knivenheter. Dessutom flera quick change knivhållare.
KTC
Knife Tool Changer. Den automatiska verktygsväxlaren gör maskinen redo för ett stort urval av arbeten. När korrekt kniv plockas automatiskt minimeras handhavandefel och ni sparar både tid och kostnader.
Ytsond + kalibreringssensor
Minska tiden för uppstart av maskinen med detta automatiserade hands free-tillval. Ställ enkelt och noggrannt in verktygslängd och materialyta.
Aktiv spånuppsamlare
Spånuppsamlaren med integrerat kylmunstycke anpassar sin höjd automatiskt utifrån verktygslängd, materialtjocklek och fräsdjup så att nosen hela tiden är på korrekt avstånd från materialet.
MultiVision
MultiVision kamerasystem ger flexibilitet genom att visuellt läsa av passmärken och automatiskt kompensera för eventuell skevhet eller förflyttning av materialet.
APEX3R Evo CNC-router
APEX3R Evo CNC-fräsmaskin är präglad av hög skärkvalitet, höga toleranser, höga matningshastigheter och väl genomarbetad design.
APEX3R Evo har en tung, solid ram i stål som reducerar vibrationer och förbättrar fräskvaliteten. MultiCam kommer med EZ Control så att ni kan starta fräsningen med en gång och få minimalt med avbrott i produktionen. Ett treaxligt rörelsekontrollsystem ger er god kontroll över fräskvaliteten vid precisions- och kvalitetsskärning.
Som tillval kan ni till APEX3R Evo CNC-fräsmaskin välja flera tilläggsfunktioner: Automatisk verktygsväxlare som snabbt låter er göra ändringar i arbetet, fullt programmerbar CNC-kniv som låter er skära i ett brett spektrum av material (som gummi, skummaterial, förpackningsmaterial, textilier m.m.), spindelstyrka från 4 - 13,3 hk, ett kylvätskesystem/dimkyl för skärning av icke-järnmetaller och mycket mer.
Med APEX3R Evo CNC-fräs kan ni fräsa/skära i en rad material, inklusive plast, trä, skum- och kompositmaterial. Maskinen fungerar till många användningsområden, de vanligaste är skyltproduktion, träbearbetning och produktion inom plast- och marinindustrin.
Dessutom ingår MultiCams användarvänliga styrsystem. Lätt att lära, lätt att använda.
CNC fräs-och skärbord hos Alvöen
Alvöen levererar, installerar och underhåller MultiCam och Kimla fräs- och skärbord. Hos oss hittar ni maskiner för alla behov. Vi har reservdelar för samtliga maskiner på lager och servar alla enheter som vi levererar och har levererat genom åren. Våra tekniker har bred och djup kunskap och mycket lång erfarenhet.
Alvøen AS är MultiCams distributör och skandinaviska representant sedan 1995 och skandinavisk distributör av Kimla sedan 2024.
| Specifikationer | Mått |
|---|---|
| *Max Materialtjocklek | 101.6 - 127 mm |
| Positionshöjd | 152.4 mm, 203.2 mm |
| Skärhastighet | 825.5 mm/sec |
| Snabbtravers | 1167.6 mm/sec |
| Repabilitet | +/-0.025 mm |
| Drivsystem (X,Y) | Helical |
| Drivsystem (Z) | Kulskruv |
| Standard bordsskiva | 25.4 mm Phenolic |
| Tillval: |
|---|
| Laser Pointer – sätter enkelt mjuka hempositioner |
| Pop-Up Pins – för exakt placering på bordet |
| Dimkyl |
| Manuella/automatiska pneumatiska vakuumzoner |
| Spånuppsamlingssystem |
| Verktygsladdstation |
EZ Control
EZ kontrollsystem är en kraftig, handhållen dator som kommunicerar med CNC-utrustningen för att strömlinjeforma processerna. Detta system har ett extremt användarvänligt grafiskt användargränssnitt.
Det finns fortfarande många kontrollsystem där ute som enbart erbjuds i ett stationärt format. Mobiliteten hos EZ Control System ger många fördelar för operatören och hjälper till att förenkla och snabba på processerna.
Mobilitet
Funktioner i EZ kontrollsystem som verktygskompensering, verktygsstyrning, system - och skärhastighetsöverstyrning låter operatören göra ändringar samtidigt som produktionen pågår.
Storlek
Användarvänlighet
Automatisering och processer
Tekniska Specifikationer APEX3R Evo
| STANDARDFUNKTIONER | ALTERNATIV | SPECIFIKATIONER | MATERIAL | APPLIKATIONER | GRUNDLÄGGANDE INFORMATION |
| Ram i tung, solid stålrörskonstruktion | Vakuumbord och pumpar | 25 mm linjärt kullager i profilskenor | Plast | Skyltproduktion | 5.5 – 13 hk |
| 25 mm linjärt kullager i profilskenor | Brett urval av spindelalternativ | Z-axel klaring: 6" - 8" 152 – 203 mm |
Trä | Träarbeten | Bordsstorlekar: 1346 x 2540 mm 1600 x 3073 mm 2108 x 3073 mm |
| MultiCam EZ Control användarvänligt operatörsgränssnitt | Linjär, automatisk verktygsväxlare | Skärhastighet: 1400 IPM 35.560 mm/min |
Skummaterial | Marinindustrin | Snabb travers: 2500 IPM 63.500 mm/min |
| Höghastighets treaxlat rörelsekontrollsystem | MultiCam CNC-kniv med valfria skärhuvuden |
Snabb travers: 2500 IPM 63.500 mm/min |
Icke-järnhaltiga metaller | Repeterbarhet: +/- 0.001” 0.0254 mm |
|
| Obegränsade filstorleksöverföringar | MultiVision™ digitalt registreringssystem | Repeterbarhet: +/- 0.001” 0.0254 mm |
Kompositmaterial | Vikt: 3,150 till 4,400 lbs. 3150 till 1996 kg |
|
| Borstlös, digital AC-servo körsystem | Spindelalternativ 4 hk till l13,3 hk | Drivsystem X och Y-axel: stativ och tannhjul | Standard bordsskiva: 1" Fenol 25,4 mm Fenol |
||
| EZ Suite Programvara | Kyldimsystem för fräs/skär av icke-järnhaltiga metaller | Drivsystem Z-axel: kulskruv | |||
| (Funktioner kan ändras utan avisering) | Visionssystem för utskrift registreringskompensation | (Specifikationerna kan ändras utan avisering) | |||
| Tangentiell knivskärare | |||||
| (Alternativ kan ändras utan avisering) | |||||
| *Andra storlekar tillgängliga Bord tillgängligt med manuella eller pneumatiska vakuumzoner. |
|||||
Utan kniv
| MODELL | L (MM) | L1 (MM) | B (MM) | B1 (MM) | H (MM) | ARBETSOMRÅDE (MM) | VIKT (KG) |
|---|---|---|---|---|---|---|---|
| 3-103-R | 4267 | 3391 | 1727 | 2146 | 1905 | 1356 x 2540 | 1429 |
| 3-204-R | 4724 | 3924 | 2400 | 2400 | 1905 | 1596 x 3073 | 1701 |
| 3-304-R | 4724 | 3924 | 2489 | 2489 | 1905 | 2106 x 3073 | 1973 |
Med kniv
| MODELL | L (MM) | L1 (MM) | B (MM) | B1 (MM) | H (MM) | ARBETSOMRÅDE (MM) | VIKT (KG) |
|---|---|---|---|---|---|---|---|
| 3-103-R | 4267 | 3391 | 2388 | 2146 | 1905 | 1356 x 2540 | 1429 |
| 3-204-R | 4724 | 3924 | 2515 | 1981 | 1905 | 1596 x 3073 | 1701 |
| 3-304-R | 4724 | 3924 | 3124 | 2489 | 1905 | 2106 x 3073 | 1998 |
PERFEKT FÖR OPERATÖRER SOM VILL HA HÖG MASKINPRESTANDA
APEX3R CNC ROUTER
MultiCam Apex3R Evo finns tillgänglig i olika storlekar för att möta era specifika behov. Tillvalsmöjligheter inkluderar höghastighetsspindlar, verktygsväxlare, gängborr, vakuumbord, knivar och mycket mer.
